目前应用较广的感应式电磁泵是三相感应式电磁泵。其工作原理与三相异步电动机相似，结构主要包括铁心和绕组。绕组通电后在铁芯产生一个行波磁场，是一个沿泵沟方向前进的交变磁场，泵沟内的液态金属在磁场作用下产生感生电流，泵沟中的液态金属成为载流导体，它与行波磁场作用产生电磁力驱动金属溶液流动。

三相感应电磁泵的结构形式主要有：平面感应电磁泵，圆柱感应电磁泵和螺旋感应电磁泵。本课件介绍应用最广泛的平面感应电磁泵。

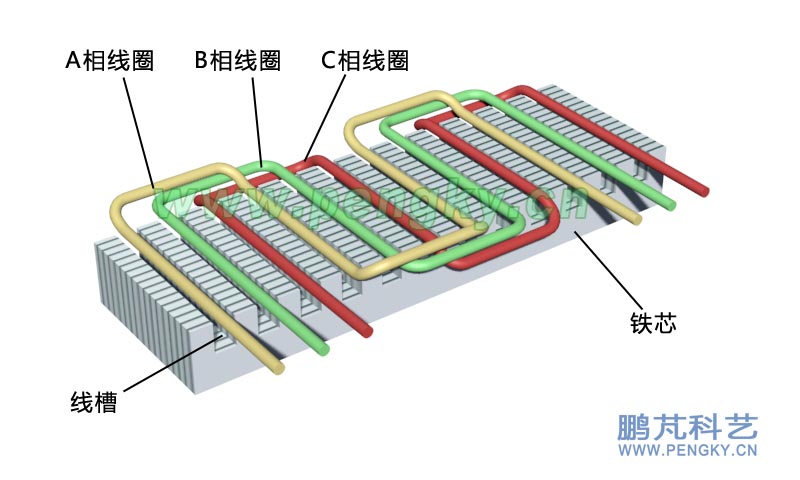

三相感应电磁泵产生行波磁场的感应器由铁芯与三相绕组组成，感应器是平面的，好像把三相感应电机的铁芯从圆周展开成平面一样，图1是铁芯的结构图，由于应用在交变磁场，铁芯用硅钢片叠成，在铁芯的槽内嵌有线圈导线。图中以单匝线圈示意线圈绕制方向，对应三相交流电有A相线圈（黄色）、B相线圈（绿色）、C相线圈（红色）。

一般平面感应电磁泵有上下两个铁芯，两个铁芯间有气隙，每个铁芯各有一组三相线圈，上下对应，见图2。

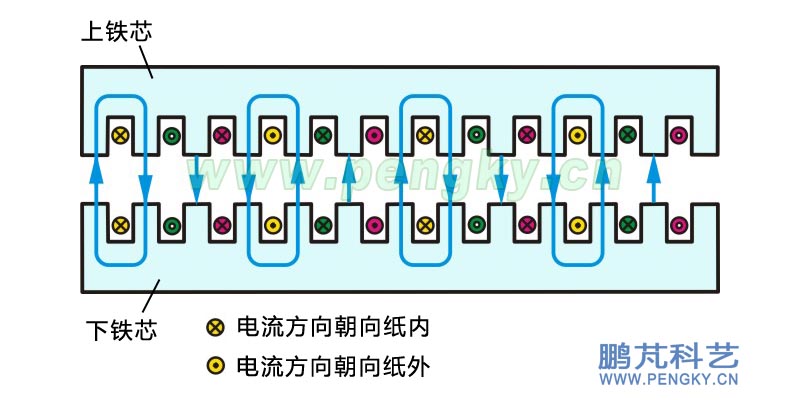

两组三相线圈中的各相线圈可串联也可并联，上下各线圈产生的磁场方向必须一致。图3是仅A相线圈（黄色）单独通电产生磁场的示意图，蓝色箭头线代表磁通方向。

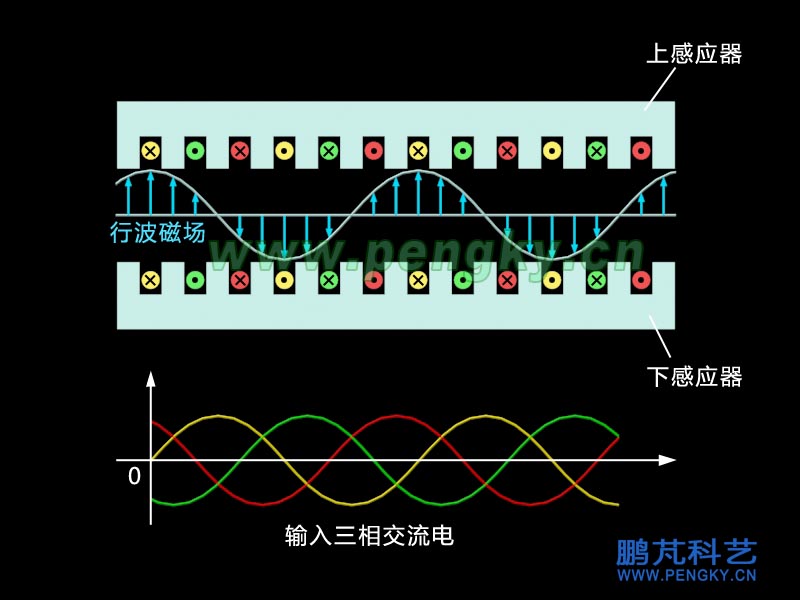

接三相交流电，就会在上下感应器间产生交变磁场，图4为某瞬间的磁场状态，两铁芯间的浅蓝色箭头线表示该点磁场方向与大小，连接各箭头尖会形成一条类似正弦波的曲线。随着交流电的变化，该正弦波状磁场会水平移动，故称为行波磁场。

下面的动画演示了行波磁场随三相交流电变化的过程。

动画演示的是理想状态，实际上由于线圈与铁芯的边端效应，波形会有些畸变，特别是头尾端畸变较大。

实际的线圈由多匝组成，在本例中每个铁芯有2个A相线圈、2个B相线圈、2个C相线圈，为显示清楚，分别用黄绿红色表示。每相的2个线圈串联起来，图5是下铁芯与三相绕组。

电磁泵的流体管道称为泵沟，泵沟在上下铁芯间的气隙中，为看清泵沟的结构，在图6中隐去了上铁芯与上绕组，并剖开了泵沟前部分。

高温熔液多用特种陶瓷材料制造泵沟，低温液体也有用不锈钢制造，但在交变磁场中会产生涡流发热，降低了泵的效率。泵沟中的导电液体在行波磁场中切割磁力线感生电流，如同三相异步电动机一样，该电流会推动液体流动。在泵沟两侧窄面设置导电良好的边条作为壁面，其作用就像异步电机鼠笼两端的短路铜环，可增强流体的感生电流，加大推力。

图7是一个平面感应电磁泵模型。

平面感应电磁泵结构简单，生产与维修方便。平面感应电磁泵应用较广，例如在电子制造业广泛应用在波峰焊机中用来泵送焊锡熔液，在铝冶炼与浇注中输送铝熔液。
